Wie funktioniert ein Kühlturm?
Einleitung
Geschäftige Fertigungsanlagen, Rechenzentren und andere gewerbliche sowie industrielle Umgebungen erzeugen erhebliche Mengen an Wärme. Wird diese Wärme nicht effektiv reguliert, kann dies zu Effizienzverlusten, Schäden an Anlagen und sogar zu Betriebsausfällen führen. Die kontinuierliche Funktion dieser Systeme und Prozesse erfordert eine Lösung zur thermischen Regelung.
Hier kommen Kühltürme ins Spiel. Sie sind darauf ausgelegt, Abwärme aus industriellen Prozessen zu entfernen und gewährleisten, dass kritische Anlagen und Umgebungen ihre idealen Betriebstemperaturen beibehalten.
Bei Aggreko wissen wir, dass eine effektive Temperaturregelung für unsere Kunden unverzichtbar ist. Wir verfügen über jahrzehntelange Erfahrung in der Bereitstellung maßgeschneiderter und zuverlässiger Lösungen – einschließlich fortschrittlicher Kühlturmsysteme – zur Erfüllung selbst anspruchsvollster industrieller Anforderungen.
In diesem Leitfaden erklären wir, wie Kühltürme funktionieren – einschließlich der grundlegenden Prinzipien ihrer Effizienz und ihrer vielfältigen Einsatzmöglichkeiten in verschiedenen Branchen.
Was ist Verdunstungskühlung?
Im Kern funktioniert ein Kühlturm auf Basis der Verdunstungskühlung. Stellen Sie sich vor, Sie steigen an einem windigen Tag aus einem Schwimmbecken – oder denken Sie daran, wie Schwitzen Ihren Körper abkühlt. In beiden Fällen entzieht die Verdunstung von Wasser der Oberfläche Wärmeenergie, wodurch sie sich kühler anfühlt.
Dieses Prinzip ist effektiver als die sogenannte fühlbare Wärmeübertragung, bei der Wärme direkt von einem heißen Objekt auf ein kühleres übertragen wird. Zwar spielen auch Strahlung und Konvektion eine Rolle, doch der Großteil der Wärmeabfuhr in einem Kühlturm erfolgt über die latente Verdampfungswärme – die Energie, die Wasser beim Übergang von flüssig zu gasförmig aufnimmt. So lässt sich viel Wärme mit nur geringem Wasserverlust abführen, was diese Methode besonders effizient für industrielle Großanwendungen macht.
Ein Kühlturm ist im Grunde ein ausgeklügeltes System, das diesen natürlichen Verdunstungsprozess maximiert und kontrolliert – mithilfe spezieller Komponenten zur optimalen Wärmeabfuhr.
Wie funktioniert ein Kühlturm?
Schritt 1: Heißes Wasser tritt in den Turm ein
Der Prozess beginnt mit heißem Wasser, das aus Ihrem industriellen Verfahren stammt (z. B. einem Kondensator, einem Kältemaschine oder einer Prozessanlage) und direkt in den Kühlturm gepumpt wird. Dieses Wasser muss abgekühlt werden, bevor es erneut verwendet werden kann.
Schritt 2: Verteilungssystem
Im Inneren des Turms wird das heiße Wasser nicht einfach eingeleitet, sondern gleichmäßig über ein spezielles Material namens Füllkörper („Fill Media“) verteilt. Dieses besteht häufig aus PVC oder anderen Materialien und ist darauf ausgelegt, die Oberfläche des Wassers zu maximieren und einen dünnen Film zu erzeugen, um den Kontakt zwischen Wasser und Luft zu optimieren.
Schritt 3: Luftbewegung
Gleichzeitig sorgen leistungsstarke Ventilatoren (axial oder radial, je nach Turmdesign) für die Luftbewegung. Diese Ventilatoren saugen (Induced Draft) oder drücken (Forced Draft) große Mengen Umgebungsluft durch die Füllkörper. Die Luft kann dabei entweder entgegen der Wasserströmung (Gegenstrom) oder quer dazu (Querstrom) geführt werden – beide Methoden dienen der Optimierung des Verdunstungsprozesses.
Schritt 4: Verdunstung und Wärmeübertragung
Während das warme Wasser über die Oberfläche der Füllkörper fließt und dabei dünne Filme und Tropfen bildet, kommt es in engen Kontakt mit der kühleren, trockeneren Umgebungsluft. Ein kleiner Teil des Wassers verdunstet dabei rasch. Beim Verdunsten nimmt dieses Wasser eine erhebliche Menge latenter Wärme aus dem verbleibenden Wasser auf. Die heiße, feuchte Luft, die nun diese abgeführte Wärme enthält, wird anschließend oben aus dem Kühlturm abgeführt.
Provide your feedback on BizChat
Schritt 5: Sammlung und Rückführung des gekühlten Wassers
Der Großteil des nun deutlich abgekühlten Wassers sammelt sich in einem Kaltwasserbecken am Boden des Kühlturms. Dieses gekühlte Wasser wird anschließend zurück in Ihren industriellen Prozess gepumpt, um erneut Wärme aufzunehmen – und so den kontinuierlichen Kühlkreislauf zu schließen.
Schritt 6: Tropfenabscheider
Um Wasserverluste zu minimieren und zu verhindern, dass Wassertröpfchen mit der Abluft entweichen, verfügen Kühltürme über sogenannte Tropfenabscheider. Diese Komponenten sind mit speziellen Umlenkstrukturen ausgestattet, die die Luftströmung mehrfach umleiten und dabei größere Wassertröpfchen auffangen und zurück in den Wasserkreislauf des Turms führen.
Schritt 7: Nachspeisewasser
Da durch Verdunstung, Tropfenverlust und eine kontrollierte Abschlämmung (Blowdown, zur Vermeidung von Mineralienansammlungen) eine geringe Menge Wasser verloren geht, wird dem Kaltwasserbecken kontinuierlich Nachspeisewasser zugeführt. Dies stellt sicher, dass der Wasserstand konstant bleibt und das System effizient weiter betrieben werden kann.
Arten von Kühltürmen
Der Hauptunterschied liegt häufig in der Art und Weise, wie Luft und Wasser miteinander interagieren. Beispielsweise verwenden Zwangszug-Kühltürme Ventilatoren, um Luft aktiv in den Turm zu drücken, während Saugzug-Kühltürme die Luft herausziehen, was in der Regel zu einem gleichmäßigeren Luftstrom führt.
Innerhalb dieser Bauarten kann die Luftströmung entweder im Gegenstromprinzip erfolgen (Luft strömt entgegen der Wasserbewegung – meist effizienter für den Wärmeaustausch) oder im Querstromprinzip (Luft strömt quer zur Wasserbewegung – oft wartungsfreundlicher). Jeder Typ bietet spezifische Vorteile hinsichtlich Platzbedarf, Energieverbrauch und Geräuschentwicklung.
Anwendung von Kühltürmen
Die Vielseitigkeit und Effizienz der Verdunstungskühlung führen dazu, dass die Anwendung von Kühlturmtechnologie äußerst vielfältig ist und nahezu jeden bedeutenden industriellen und gewerblichen Sektor berührt. Diese unverzichtbaren Systeme stehen hinter zahllosen Abläufen und gewährleisten durch effektives Wärmemanagement Kontinuität und optimale Leistung.
Hier sind nur einige Schlüsselbranchen, in denen Kühltürme unverzichtbar sind:
Fertigung und industrielle Prozesse
Große Gewerbegebäude und Rechenzentren
Stromerzeugung
Öl- und Gasraffinerien

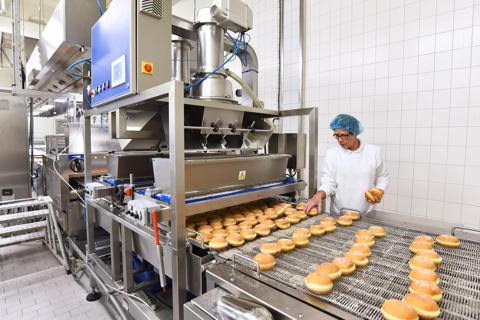

Lebensmittel- und Getränkeproduktion
Durch effiziente Wärmeabfuhr ermöglichen Kühltürme diesen Branchen, strenge Qualitätsstandards zuverlässig einzuhalten und oft nachhaltigere Praktiken zu verfolgen – etwa durch die Wiederverwendung von Prozesswasser anstelle der ständigen Entnahme frischer Ressourcen. Ohne Kühltürme wären viele der Produkte und Dienstleistungen, auf die wir täglich angewiesen sind, nicht möglich.
