Leitfaden zur Dimensionierung eines Plattenwärmetauschers
Einleitung
Plattenwärmetauscher sind entscheidend für eine effiziente Wärmeübertragung zwischen zwei Medien. Die korrekte Dimensionierung ist dabei essenziell, um den Energieeinsatz zu optimieren – sie senkt Kosten und verbessert die Gesamtleistung des Systems.
Ganz gleich, ob Sie ein neues System planen oder ein bestehendes modernisieren: Das Verständnis der richtigen Auslegung eines Plattenwärmetauschers ist der Schlüssel, um das Beste aus Ihrer Investition herauszuholen.
Ganz gleich, ob Sie ein neues System planen oder ein bestehendes modernisieren: Das Verständnis der richtigen Auslegung eines Plattenwärmetauschers ist der Schlüssel, um das Beste aus Ihrer Investition herauszuholen.

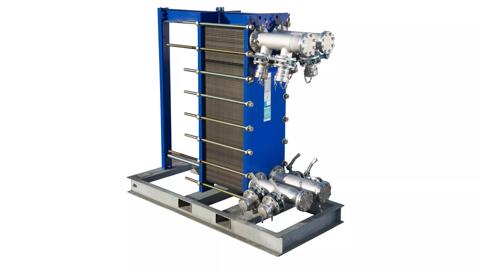

Was ist ein Plattenwärmetauscher?
Plattenwärmetauscher sind in vielen Branchen aufgrund ihrer effizienten Wärmeübertragung sehr beliebt. Sie bestehen aus Metallplatten, durch die heiße und kalte Flüssigkeiten in abwechselnden Kanälen strömen. Dabei wird die Wärme vom einen Medium auf das andere übertragen. Dank ihrer kompakten Bauweise und der Fähigkeit, hohe Wärmelasten zu bewältigen, eignen sie sich für zahlreiche Anwendungen – von industriellen Prozessen bis hin zu HLK-Systemen.
Weitere Informationen zu anderen Arten von Wärmetauschern finden Sie in unserem speziellen Leitfaden.
Schlüsselfaktoren bei der Dimensionierung von Wärmetauschern
Die Dimensionierung eines Wärmetauschers bedeutet, die richtigen Abmessungen und Konstruktionsparameter zu bestimmen, um die thermischen Anforderungen einer bestimmten Anwendung zu erfüllen. Ein korrekt dimensionierter Plattenwärmetauscher gewährleistet eine effektive Wärmeübertragung und verhindert sowohl eine unzureichende Leistung als auch übermäßigen Energieverbrauch.
Die Wahl der richtigen Größe erfordert ein Verständnis der Wärmelast, der Durchflussraten der Medien, der Temperaturunterschiede und der Systemgrenzen:
Durchflussrate (kalte und heiße Medien)
Die Durchflussrate der heißen und kalten Medien ist entscheidend für die Wärmeübertragungskapazität. Ist die Durchflussrate zu niedrig, erfolgt die Wärmeübertragung ineffizient. Ist sie hingegen zu hoch, können unnötige Energiekosten entstehen oder sogar Schäden am System auftreten. Die korrekte Berechnung der Durchflussrate beider Medien ist essenziell, um die gewünschte Temperaturänderung zu erreichen.
Temperaturdifferenz
Die Temperaturdifferenz zwischen den beiden Medien – bezogen auf Ein- und Austrittstemperaturen – beeinflusst direkt die übertragbare Wärmemenge. Ein größerer Unterschied bedeutet mehr übertragene Wärme. Allerdings kann dies zu einem höheren Energieverbrauch führen, wenn es nicht sorgfältig gesteuert wird.
Wärmelast
Die Wärmelast beschreibt die Wärmemenge, die vom heißen Medium auf das kalte Medium übertragen wird. Sie hängt direkt von den Anforderungen der Anwendung ab – etwa davon, wie viel Kühlung oder Erwärmung benötigt wird.
Materialkompatibilität
Plattenwärmetauscher bestehen typischerweise aus Materialien wie Edelstahl, Titan oder verschiedenen Legierungen. Es ist wichtig, die Materialverträglichkeit mit den im System verwendeten Medien zu berücksichtigen, um Korrosion oder Schäden zu vermeiden.
Druckverlust
Der Druckverlust beschreibt den Widerstand, dem die Medien beim Durchströmen des Wärmetauschers begegnen. Ein hoher Druckverlust kann zu Ineffizienzen und zusätzlichen Energiekosten führen. Daher ist es entscheidend, ein Gleichgewicht zwischen Druckverlust und Wärmeübertragungskapazität zu finden, um ein effizientes System zu gewährleisten.
Die Wahl der richtigen Größe erfordert ein Verständnis der Wärmelast, der Durchflussraten der Medien, der Temperaturunterschiede und der Systemgrenzen:
Durchflussrate (kalte und heiße Medien)
Die Durchflussrate der heißen und kalten Medien ist entscheidend für die Wärmeübertragungskapazität. Ist die Durchflussrate zu niedrig, erfolgt die Wärmeübertragung ineffizient. Ist sie hingegen zu hoch, können unnötige Energiekosten entstehen oder sogar Schäden am System auftreten. Die korrekte Berechnung der Durchflussrate beider Medien ist essenziell, um die gewünschte Temperaturänderung zu erreichen.
Temperaturdifferenz
Die Temperaturdifferenz zwischen den beiden Medien – bezogen auf Ein- und Austrittstemperaturen – beeinflusst direkt die übertragbare Wärmemenge. Ein größerer Unterschied bedeutet mehr übertragene Wärme. Allerdings kann dies zu einem höheren Energieverbrauch führen, wenn es nicht sorgfältig gesteuert wird.
Wärmelast
Die Wärmelast beschreibt die Wärmemenge, die vom heißen Medium auf das kalte Medium übertragen wird. Sie hängt direkt von den Anforderungen der Anwendung ab – etwa davon, wie viel Kühlung oder Erwärmung benötigt wird.
Materialkompatibilität
Plattenwärmetauscher bestehen typischerweise aus Materialien wie Edelstahl, Titan oder verschiedenen Legierungen. Es ist wichtig, die Materialverträglichkeit mit den im System verwendeten Medien zu berücksichtigen, um Korrosion oder Schäden zu vermeiden.
Druckverlust
Der Druckverlust beschreibt den Widerstand, dem die Medien beim Durchströmen des Wärmetauschers begegnen. Ein hoher Druckverlust kann zu Ineffizienzen und zusätzlichen Energiekosten führen. Daher ist es entscheidend, ein Gleichgewicht zwischen Druckverlust und Wärmeübertragungskapazität zu finden, um ein effizientes System zu gewährleisten.
So dimensionieren Sie einen Plattenwärmetauscher richtig
So dimensionieren Sie einen Plattenwärmetauscher – Ein einfacher Leitfaden
- Wärmelast ermitteln
Beginnen Sie mit der Berechnung der gesamten Wärmelast – also der Wärmemenge, die übertragen werden muss. - Erforderliche Wärmeübertragungsfläche berechnen
Sobald die Wärmelast bekannt ist, berechnen Sie die Fläche, die für die gewünschte Temperaturänderung benötigt wird. - Anzahl der Platten festlegen
Die berechnete Wärmeübertragungsfläche gibt an, wie viel Oberfläche für den Wärmeübergang erforderlich ist. Da die Plattenabmessungen meist genormt sind, können Sie die benötigte Gesamtfläche einfach durch die Fläche einer einzelnen Platte teilen, um die Anzahl der Platten zu bestimmen. - Strömungskonfiguration prüfen
Plattenwärmetauscher können in verschiedenen Strömungskonfigurationen betrieben werden (z. B. Gegenstrom, Gleichstrom oder Mehrfachdurchlauf). Die Gegenstromkonfiguration ist am effizientesten, da sie den maximalen Temperaturunterschied zwischen den Medien ermöglicht und sollte daher bevorzugt werden. Achten Sie auf die richtige Strömungsführung für optimale Leistung. - Druckverlust berücksichtigen
Bei der Berechnung der Plattenanzahl und der Konfiguration muss auch der Druckverlust über den Wärmetauscher hinweg berücksichtigt werden. Dieser beeinflusst die benötigte Pumpenleistung und kann die Effizienz des Systems beeinträchtigen. Halten Sie den Druckverlust innerhalb akzeptabler Grenzen, um eine Überlastung der Pumpe und unnötigen Energieverbrauch zu vermeiden.
Ermittlung der optimalen Größe eines Wärmetauschers
Was Sie bei der Auswahl der richtigen Größe eines Wärmetauschers beachten sollten
- Wärmelast analysieren
Ermitteln Sie, wie viel Wärme zwischen den Medien übertragen werden muss. Je größer die Wärmelast, desto größer muss der Wärmetauscher sein. - Platz und Budget berücksichtigen
Die Auswahl des Wärmetauschers kann durch räumliche Gegebenheiten oder Budgetgrenzen eingeschränkt sein. Technische Anforderungen sollten mit praktischen Faktoren wie Mietkosten und Installationsaufwand in Einklang gebracht werden. - Eigenschaften der Medien verstehen
Medien besitzen unterschiedliche thermische Eigenschaften, die die Effizienz der Wärmeübertragung beeinflussen. Beispielsweise erfordert ein System mit hochviskosem Medium möglicherweise einen größeren Wärmetauscher als eines mit niedrigviskosem Medium, um denselben Wärmeübergang zu erreichen. - Effizienz und Wartung mitdenken
Größere Wärmetauscher bieten oft bessere Leistung, können aber auch höhere Wartungskosten verursachen. Eine angemessen dimensionierte Einheit, die Leistung und Wartungsfreundlichkeit ausbalanciert, ist meist die effizienteste Lösung auf lange Sicht. - Flexibilität priorisieren
Wenn Ihre Anwendung häufige Änderungen bei Durchflussraten oder Temperaturen erfordert (z. B. bei saisonalen Prozessen), sollten Sie einen Wärmetauscher wählen, der skalierbar ist. Einige Systeme ermöglichen das Hinzufügen von Platten oder Anpassungen, um sich verändernden Anforderungen anzupassen.
Indem Sie Faktoren wie Wärmelast, Durchflussraten, Temperaturdifferenzen, Materialkompatibilität und Druckverlust berücksichtigen, treffen Sie eine fundierte Entscheidung zur optimalen Größe Ihres Wärmetauschers.
Und wenn Sie unsicher sind, zögern Sie nicht, unsere Expert:innen zu konsultieren – für ein System, das auf maximale Effizienz ausgelegt ist.
