Comment Fonctionne un Refroidisseur à Air ?

Introduction

Les refroidisseurs à air sont un élément clé des systèmes modernes de CVC (chauffage, ventilation et climatisation) et de refroidissement de process. Ils assurent un refroidissement efficace pour les applications industrielles et commerciales.

Contrairement aux refroidisseurs à eau, qui utilisent un échangeur thermique à base d’eau pour évacuer la chaleur, les refroidisseurs à air s’appuient sur l’air ambiant pour disperser directement la chaleur excédentaire à l’aide de ventilateurs et de serpentins de condensation.

Un refroidisseur à air extrait la chaleur d’un bâtiment ou d’un processus, puis la rejette dans l’air environnant. Ces systèmes sont particulièrement adaptés aux environnements où les ressources en eau sont limitées ou lorsque l’installation de tours de refroidissement est impossible ou que l’espace au sol est restreint.

Dans cet article, nous allons expliquer le fonctionnement des refroidisseurs à air, détailler leurs composants principaux, leur efficacité énergétique, leur durée de vie, ainsi que leur potentiel en matière de récupération de chaleur.

Principe de fonctionnement d’un refroidisseur à air

Comprendre comment fonctionne un refroidisseur à air est essentiel pour optimiser ses performances et son efficacité énergétique. Ces systèmes utilisent le cycle de réfrigération à compression de vapeur, qui se compose de quatre étapes clés :

  1. Évaporation : le fluide frigorigène absorbe la chaleur du système à refroidir, ce qui le transforme en gaz.
  2. Compression : le gaz est comprimé, ce qui augmente sa température et sa pression.
  3. Condensation : le gaz chaud passe dans des serpentins où des ventilateurs rejettent la chaleur dans l’air ambiant, transformant le gaz en liquide.
  4. Détente : le liquide passe par un détendeur, ce qui réduit sa pression et sa température avant de recommencer le cycle.

Contrairement aux refroidisseurs à eau, les refroidisseurs à air n’utilisent pas de tours de refroidissement ni de boucles d’eau. Ils s’appuient uniquement sur l’air extérieur pour dissiper la chaleur, ce qui simplifie leur installation et réduit les coûts d’infrastructure.

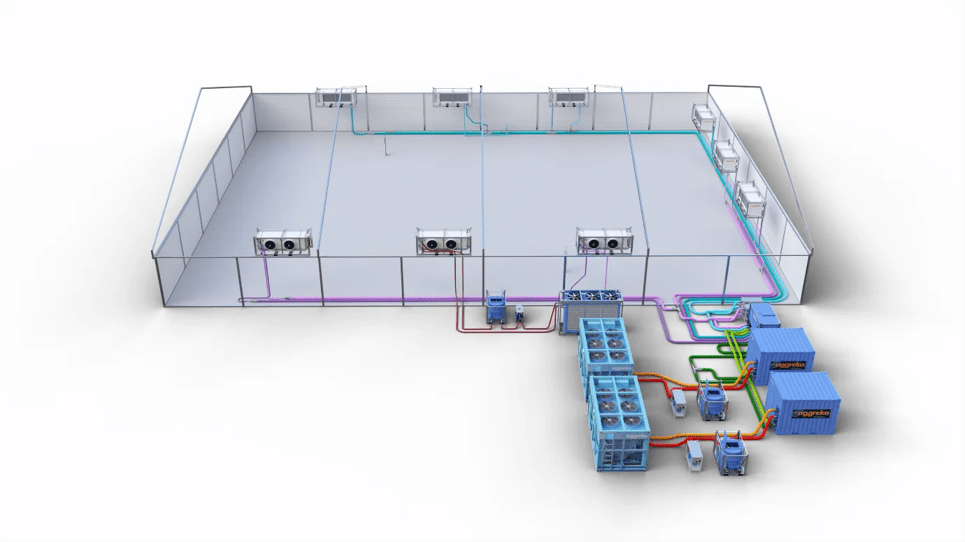

Comment fonctionne un refroidisseur à air ?

Étapes du fonctionnement d’un refroidisseur à air

  1. Absorption de chaleur dans l’évaporateur
    L’eau chaude (ou un mélange de liquide caloporteur) provenant du bâtiment ou du procédé industriel circule dans l’évaporateur. Elle y transfère sa chaleur au fluide frigorigène, qui l’absorbe et s’évapore en gaz basse pression. L’eau refroidie est ensuite renvoyée dans le circuit pour maintenir la température souhaitée.
  2. Compression du fluide frigorigène
    Le gaz basse pression entre dans le compresseur, où il est comprimé pour augmenter sa température et sa pression. Le compresseur joue un rôle clé en assurant la circulation du fluide frigorigène dans le système et en garantissant une performance de refroidissement optimale.
  3. Rejet de chaleur dans le condenseur
    Le fluide frigorigène à haute pression et haute température passe dans les serpentins du condenseur. Des ventilateurs soufflent de l’air ambiant sur ces serpentins, permettant l’évacuation de la chaleur. Le fluide se condense alors en liquide en perdant sa chaleur.
  4. Détente et recirculation
    La vanne de détente régule le débit du fluide frigorigène vers l’évaporateur. Sa pression et sa température chutent fortement, ce qui lui permet d’absorber à nouveau de la chaleur. Le cycle recommence ainsi pour assurer un refroidissement continu.

Refroidisseur à air vs refroidisseur à eau : quelles différences ?

Caractéristique Refroidisseur à air Refroidisseur à eau
Méthode de refroidissement Utilise l’air ambiant et des ventilateurs pour évacuer la chaleur Utilise de l’eau et une tour de refroidissement ou un chiller à air pour rejeter la chaleur
Installation Installation plus simple, nécessite moins d’infrastructure Nécessite des équipements supplémentaires, des tuyauteries et une alimentation en eau
Efficacité Moins efficace par fortes températures ambiantes Généralement plus efficace pour les grandes installations
Maintenance Entretien minimal (pas de traitement d’eau requis) Nécessite un traitement d’eau régulier
Applications idéales Petites à moyennes installations, zones avec ressources en eau limitées Grandes installations nécessitant une forte capacité de refroidissement

Pourquoi choisir un refroidisseur à air ?

  • Idéal pour les installations sans accès fiable à une source d’eau ou situées dans des zones où l’usage de l’eau est restreint
  • Coûts d’installation et de maintenance réduits grâce à l’absence de tour de refroidissement
  • Convient aux applications avec des charges de refroidissement modérées et des contraintes d’espace

Grâce à ces informations, les entreprises peuvent mieux déterminer si ce type de refroidisseur correspond à leurs besoins en matière de refroidissement. Elles sont ainsi en mesure de trouver le bon équilibre entre efficacité énergétique, coûts d’exploitation et exigences techniques.

Les composants d’un refroidisseur à air

Pour comprendre le fonctionnement d’un refroidisseur à air, il est essentiel d’examiner ses principaux composants. Ces éléments agissent ensemble pour assurer un refroidissement efficace. Chacun joue un rôle clé dans le cycle de réfrigération à compression de vapeur, en permettant d’absorber, de transférer et de rejeter la chaleur de manière optimale.

Principaux composants d’un refroidisseur à air et leurs fonctions

Évaporateur : absorbe la chaleur et refroidit l’eau

L’évaporateur est le point de départ du processus de refroidissement. L’eau chaude provenant du bâtiment ou du procédé industriel y circule et transfère sa chaleur au fluide frigorigène. Ce dernier absorbe la chaleur et s’évapore en gaz, ce qui permet de refroidir l’eau avant qu’elle ne soit recirculée.

Compresseur : augmente la pression et la température du fluide frigorigène

Le compresseur comprime le gaz frigorigène pour en augmenter la pression et la température. Il existe plusieurs types de compresseurs adaptés à différentes capacités de refroidissement : centrifuge, à vis, à piston et scroll.

Condenseur : évacue la chaleur dans l’air ambiant

Le condenseur est l’endroit où le fluide frigorigène libère sa chaleur dans l’atmosphère. Des ventilateurs soufflent de l’air ambiant sur les serpentins du condenseur, facilitant l’échange thermique. Le fluide se refroidit et redevient liquide.

Vanne de détente : régule le débit du fluide frigorigène

La vanne de détente contrôle la quantité de fluide frigorigène entrant dans l’évaporateur. Elle réduit sa pression et sa température, le préparant à absorber à nouveau de la chaleur. Cette régulation permet de maintenir une efficacité de refroidissement constante.

Ventilateurs : facilitent l’évacuation de la chaleur

Les refroidisseurs à air utilisent des ventilateurs axiaux ou centrifuges puissants pour forcer l’air à circuler sur les serpentins du condenseur. Ce flux d’air améliore le taux d’échange thermique et optimise l’efficacité du refroidissement.

Efficacité et capacité des refroidisseurs à air

Lors du choix d’un refroidisseur à air, l’efficacité énergétique et la capacité de refroidissement sont deux critères essentiels à prendre en compte. Ces éléments influencent directement la consommation d’énergie, les performances du système et les coûts d’exploitation à long terme.

Comprendre le fonctionnement des refroidisseurs à air et savoir comment mesurer leur efficacité permet aux entreprises de réduire leur consommation énergétique et de maîtriser leurs coûts.

Comment mesurer l’efficacité d’un refroidisseur à air

L’efficacité d’un refroidisseur à air correspond à sa capacité à convertir l’énergie consommée en puissance de refroidissement. Voici les principaux indicateurs utilisés :

  • EER (Energy Efficiency Ratio)
    Mesure le rapport entre la puissance de refroidissement (en BTU/h) et la consommation énergétique (en watts). Plus l’EER est élevé, plus le système est efficace.
  • COP (Coefficient de performance)
    Compare l’effet de refroidissement à l’énergie nécessaire pour faire fonctionner le système. Un COP élevé indique une meilleure performance énergétique.
  • IPLV (Integrated Part Load Value)
    Évalue l’efficacité du refroidisseur dans différentes conditions de charge, et non uniquement en fonctionnement maximal. Cet indicateur est utile pour comprendre les performances en conditions réelles.

Facteurs influençant l’efficacité d’un refroidisseur à air

Plusieurs éléments ont un impact direct sur les performances énergétiques d’un refroidisseur à air :

  • Température ambiante : des températures extérieures élevées réduisent l’efficacité, car le système doit consommer plus d’énergie pour rejeter la chaleur.
  • Conditions de charge : un fonctionnement à charge partielle peut améliorer l’efficacité, notamment si le système est équipé de variateurs de vitesse (VSD) qui ajustent la vitesse des moteurs en fonction de la demande.
  • Entretien et propreté : des serpentins de condensation encrassés limitent la dissipation thermique, ce qui augmente la consommation d’énergie.
  • Type de réfrigérant : les réfrigérants de nouvelle génération, à faible potentiel de réchauffement global (PRG), améliorent à la fois l’efficacité énergétique et la durabilité environnementale.

Capacité d’un Refroidisseur à Air

La capacité de refroidissement d’un refroidisseur à air se mesure en :

  • Tonnes de réfrigération (TR)
  • Kilowatts (kW)
  • BTU par heure (BTU/h)

Plages de capacité typiques :

  • Petits refroidisseurs (10 à 100 kW / 3 à 30 TR)
    Adaptés aux petits bâtiments commerciaux et aux systèmes CVC (chauffage, ventilation, climatisation).
  • Refroidisseurs de taille moyenne (100 à 1000 kW / 30 à 300 TR)
    Utilisés dans les centres commerciaux, les hôpitaux et les sites de production.
  • Grands refroidisseurs (plus de 1000 kW / plus de 300 TR)
    Employés dans les centres de données, les installations industrielles et les systèmes de refroidissement urbain.

Comment choisir le refroidisseur à air adapté à vos besoins

Pour sélectionner le bon système de refroidissement, plusieurs critères doivent être pris en compte :

  • Évaluer la charge thermique : calculez la quantité totale de chaleur à évacuer en fonction de la taille du bâtiment et de son usage.
  • Tenir compte des conditions d’exploitation : assurez-vous que le refroidisseur peut gérer les variations saisonnières de température.
  • Considérer les indices d’efficacité énergétique : les modèles à haut rendement permettent de réduire les coûts énergétiques sur le long terme.
  • Analyser les contraintes d’espace : les refroidisseurs à air nécessitent une circulation d’air suffisante pour fonctionner de manière optimale.

Une bonne compréhension de la capacité et de l’efficacité énergétique des refroidisseurs à air permet aux entreprises de faire des choix plus judicieux. Cela leur permet d’investir dans un système de refroidissement adapté, équilibrant performance, coût et durabilité.

Durée de vie d’un refroidisseur à air

La durée de vie d’un refroidisseur à air est un critère essentiel à prendre en compte lors de l’achat d’un système de refroidissement. Lorsqu’il est correctement entretenu, ce type d’équipement peut fonctionner efficacement pendant une période allant de 15 à 25 ans. Cette longévité dépend de plusieurs facteurs, notamment la qualité de fabrication, la régularité de la maintenance, les conditions d’exploitation et la fiabilité des composants.

Quels facteurs influencent la durée de vie d’un refroidisseur à air ?

Faire fonctionner un refroidisseur dans des conditions de charge optimales prolonge sa durée de vie. Une utilisation constante à pleine capacité peut solliciter excessivement les composants et entraîner des défaillances prématurées.

Les compresseurs, condenseurs et évaporateurs de haute qualité durent plus longtemps et nécessitent moins de remplacements. Les refroidisseurs fabriqués par des marques reconnues offrent souvent une meilleure longévité grâce à des matériaux durables et une ingénierie avancée.

La modernisation avec des systèmes de contrôle récents, des variateurs de vitesse (VSD) et des réfrigérants plus performants peut améliorer l’efficacité énergétique et prolonger la durée de vie du refroidisseur. Les mises à jour logicielles et les systèmes de surveillance intelligente permettent d’optimiser les performances sur le long terme.

Les refroidisseurs exposés à une chaleur extrême, à la poussière ou à une mauvaise circulation de l’air peuvent subir une usure prématurée et une baisse de performance. Une ventilation adéquate et une installation correcte permettent d’éviter la surchauffe et l’usure des composants.

Le nettoyage régulier des serpentins, la vérification du niveau de réfrigérant et l’inspection des ventilateurs permettent de prévenir les pannes majeures. Des tests programmés de l’huile et une surveillance des vibrations du compresseur peuvent détecter les premiers signes d’usure.

Signes indiquant qu’un refroidisseur à air doit être remplacé

Voici les principaux signes à surveiller :

  • Hausse des coûts énergétiques : une baisse d’efficacité due à l’usure des composants peut entraîner une consommation accrue.
  • Pannes fréquentes : des réparations répétées sont souvent le signe d’un système vieillissant.
  • Performances de refroidissement irrégulières : des fluctuations de température peuvent indiquer des inefficacités internes.
  • Technologie obsolète : les anciens modèles peuvent ne pas intégrer de fonctionnalités d’économie d’énergie ni répondre aux normes environnementales actuelles.
  • Non-conformité réglementaire (F-Gaz) : si le refroidisseur utilise un fluide frigorigène interdit et ne peut pas être adapté, son remplacement est nécessaire.

Un entretien régulier reste essentiel pour prolonger la durée de vie de l’équipement, limiter les interruptions et maintenir une performance optimale sur le long terme.

Qu'est ce que la récupération de chaleur dans un refroidisseur à air ?

De nombreuses entreprises se concentrent sur l’efficacité du refroidissement, mais peu exploitent le potentiel de la récupération de chaleur dans les refroidisseurs à air pour améliorer leur durabilité et réduire leurs coûts énergétiques globaux. Ce procédé permet de réutiliser la chaleur perdue générée lors du processus de refroidissement.

Cette chaleur récupérée peut ensuite être utilisée pour le chauffage des locaux, la production d’eau chaude sanitaire ou encore le chauffage de procédés industriels. En valorisant cette énergie, les entreprises augmentent l’efficacité globale de leur système tout en réduisant leur dépendance à des équipements de chauffage supplémentaires.

Les différents types de récupération de chaleur dans un refroidisseur à air

  1. Récupération partielle de chaleur
    Ce type de récupération capte une partie de la chaleur rejetée et la réutilise pour des applications telles que le préchauffage de l’eau sanitaire. Il est particulièrement adapté aux besoins de chauffage modérés, sans impact significatif sur les performances de refroidissement.
  2. Récupération totale de chaleur
    Ce procédé redirige l’ensemble de la chaleur perdue vers un système secondaire dédié au chauffage à grande échelle. Il est couramment utilisé pour la production d’eau chaude, le chauffage par le sol ou le chauffage de procédés industriels.

Avantages de la récupération de chaleur dans les refroidisseurs à air

  • Réduction du gaspillage énergétique : la chaleur excédentaire est transformée en source d’énergie utile.
  • Faibles coûts d’exploitation : une moindre dépendance aux systèmes de chauffage séparés permet d’économiser sur le combustible et l’électricité.
  • Amélioration de l’efficacité globale : un refroidisseur capable de fournir à la fois du froid et du chaud optimise les performances du système.
  • Renforcement de la durabilité : une meilleure valorisation de l’énergie disponible permet de réduire les émissions de CO₂.
  • Contribution aux certifications environnementales : la récupération de chaleur peut aider à obtenir des labels pour les bâtiments à haute performance énergétique.

Applications courantes des refroidisseurs à récupération de chaleur

Hôtels et établissements hôteliers : la chaleur récupérée peut être utilisée pour l’eau chaude sanitaire et le chauffage des piscines.

Hôpitaux et établissements de santé : utilisée pour le chauffage des locaux et les procédés de stérilisation.

Industrie manufacturière : fournit de l’eau chaude pour les procédés de production tout en assurant le refroidissement des machines.

Bâtiments commerciaux : améliore l’efficacité des systèmes CVC en réutilisant la chaleur perdue pour le réchauffage de l’air ou la ventilation préchauffée.

La récupération de chaleur est-elle adaptée à votre système de refroidisseur à air ?

Pour déterminer si la récupération de chaleur est avantageuse, les entreprises doivent évaluer plusieurs éléments clés :

  • La quantité de chaleur perdue générée : plus elle est importante, plus le potentiel de valorisation est élevé.
  • Les besoins en chauffage : si le site a des besoins constants en eau chaude ou en chauffage, la récupération devient pertinente.
  • Le rapport coût/économies : il est essentiel d’analyser l’investissement initial par rapport aux économies d’énergie à long terme.
  • La compatibilité du système : tous les refroidisseurs à air ne sont pas conçus pour intégrer un module de récupération de chaleur.

L’ajout d’un système de récupération de chaleur à un refroidisseur à air peut permettre aux entreprises d’améliorer leur efficacité énergétique tout en réduisant les pertes thermiques.

Conclusion

Les refroidisseurs à air jouent un rôle essentiel dans les systèmes CVC (chauffage, ventilation et climatisation) et de refroidissement industriel. Ils offrent un refroidissement efficace, économique et fiable pour de nombreuses applications.

Que vous cherchiez à réduire vos coûts énergétiques, à prolonger la durée de vie de votre équipement ou à explorer des solutions de récupération de chaleur, un refroidisseur à air bien entretenu peut offrir une valeur durable et des avantages opérationnels significatifs.
