Introduction
Les échangeurs de chaleur existent sous plusieurs formes, chacune étant conçue pour répondre à des besoins, des environnements et des applications spécifiques. Leur fonction principale reste cependant la même : transférer la chaleur entre deux fluides ou plus.
Dans cet article, nous vous présentons les principaux types d’échangeurs de chaleur afin de vous aider à faire le bon choix pour votre système CVC ou industriel.
Qu’est-ce qu’un échangeur de chaleur ?
Un échangeur de chaleur est un dispositif conçu pour transférer la chaleur à travers une surface entre deux fluides ou plus, sans qu’ils ne se mélangent. Par exemple, dans les systèmes CVC (chauffage, ventilation et climatisation), un échangeur de chaleur permet de maintenir une température intérieure confortable en transférant la chaleur de l’air ou de l’eau vers le fluide frigorigène du système. Ce processus optimise la consommation d’énergie et garantit le bon fonctionnement des systèmes de régulation thermique.
Les principaux types d’échangeurs de chaleur

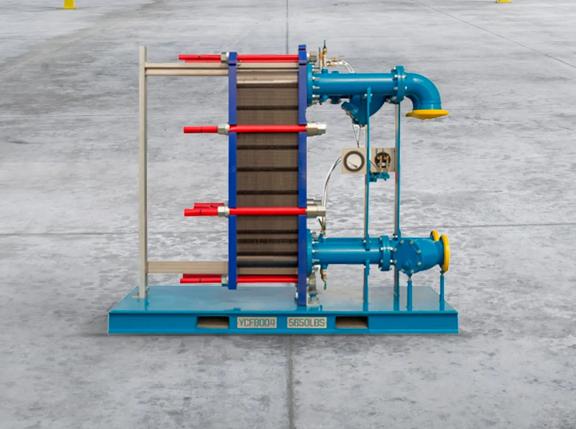

Échangeurs de chaleur à plaques
Les échangeurs de chaleur à plaques sont des dispositifs compacts, efficaces et polyvalents, composés de plusieurs plaques empilées formant des canaux d’écoulement. Chaque plaque, généralement en acier inoxydable ou en matériau résistant à la corrosion, permet aux fluides de circuler en alternance dans un agencement à contre-courant. Cette conception maximise la surface d’échange thermique tout en occupant un espace réduit.
Ils sont largement utilisés dans les systèmes CVC, l’industrie agroalimentaire, la pharmacie et la réfrigération.
Avantages :
- Conception compacte : plus petits que les échangeurs à calandre et tubes, ils sont idéaux pour les installations où l’espace est limité.
- Haute efficacité thermique : la grande surface d’échange permet un transfert de chaleur très performant, souvent supérieur à d’autres types d’échangeurs.
- Entretien et nettoyage faciles : leur conception permet un démontage rapide, ce qui est essentiel dans les secteurs où l’hygiène est primordiale, comme l’agroalimentaire.

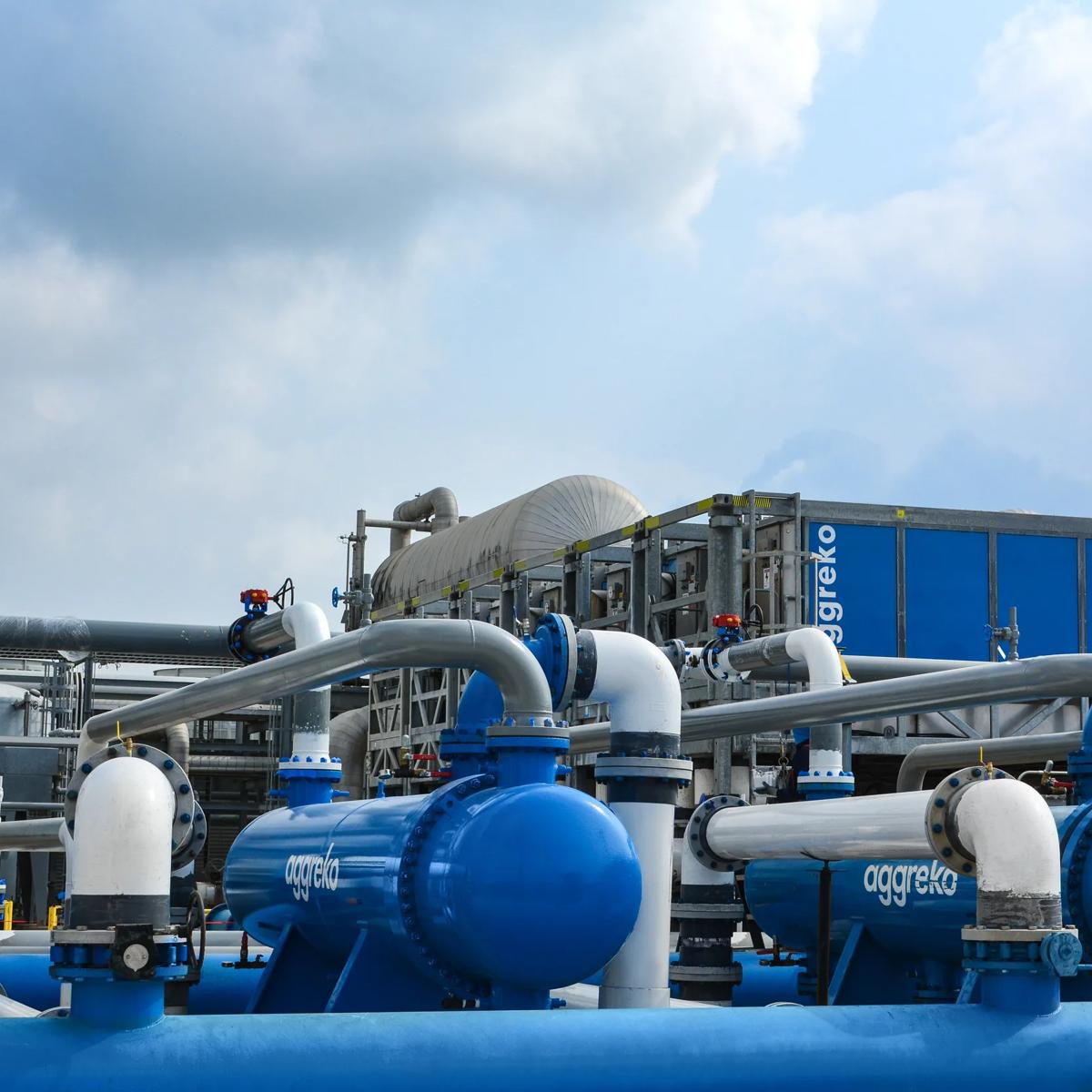

Échangeurs de chaleur à calandre et tubes
Les échangeurs de chaleur à calandre et tubes sont les modèles les plus traditionnels et les plus largement utilisés, en particulier dans les industries où l’espace est limité ou où des taux de transfert thermique élevés sont requis. Ils se composent d’une grande enveloppe cylindrique (la calandre) contenant un faisceau de tubes. Un fluide circule à l’intérieur des tubes, tandis que l’autre s’écoule autour des tubes, à l’intérieur de la calandre. La chaleur est transférée à travers les parois des tubes, du fluide le plus chaud vers le plus froid.
Avantages :
- Résistance à la pression et à la température : les échangeurs à calandre et tubes sont idéaux pour les applications nécessitant une gestion de pressions élevées ou de températures extrêmes, ce qui les rend courants dans les secteurs du pétrole, du gaz et de la chimie.
- Grande surface d’échange : leur conception permet d’intégrer une large surface d’échange dans un volume relativement compact, maximisant ainsi l’efficacité thermique.
- Polyvalence : ils peuvent être personnalisés pour s’adapter à une grande variété de fluides et de températures, y compris les fluides corrosifs ou toxiques.
Échangeurs de chaleur à air
Les échangeurs de chaleur à air utilisent l’air ambiant pour refroidir le fluide circulant dans le système, éliminant ainsi le besoin en eau ou en autres fluides de refroidissement. Ils sont généralement composés de tubes munis d’ailettes qui augmentent la surface d’échange thermique. Un ventilateur ou un système de soufflerie fait circuler l’air à travers ces tubes à ailettes, permettant de refroidir efficacement le fluide à l’intérieur. Ce procédé est particulièrement efficace dans les applications où l’approvisionnement en eau est limité ou inexistant.
Ces dispositifs sont couramment utilisés dans des zones isolées ou hors réseau, comme les raffineries de pétrole, les stations de compression de gaz et les centrales électriques.
Avantages :
- Économie d’eau : fonctionnant uniquement à l’air, ces échangeurs sont idéaux dans les régions où l’eau est rare ou soumise à des restrictions.
- Faible maintenance : ils nécessitent généralement moins d’entretien que les échangeurs refroidis par eau, car ils ne requièrent ni traitement de l’eau ni gestion des dépôts ou de l’encrassement.
- Respect de l’environnement : considérés comme plus écologiques, ils évitent l’impact environnemental lié à l’utilisation intensive de l’eau.
Échangeurs de chaleur à double tube
Les échangeurs de chaleur à double tube font partie des modèles les plus simples, idéals pour les applications à petite échelle où les besoins en transfert thermique sont modérés. Ce système se compose de deux tubes concentriques : le fluide chaud circule dans le tube intérieur, tandis que le fluide froid circule dans le tube extérieur. La chaleur est transférée à travers les parois du tube, du fluide chaud vers le fluide froid.
Selon les besoins, ces échangeurs peuvent être configurés en écoulement parallèle, contre-courant ou en configuration mixte, offrant ainsi une certaine flexibilité d’utilisation.
Applications courantes
Les échangeurs à double tube sont particulièrement adaptés aux applications à faible débit, telles que lle traitement chimique,les systèmes de chauffage de l’eau et les opérations industrielles à petite échelle.
Avantages :
- Simplicité : leur conception simple les rend économiques pour les petites installations.
- Facilité d’installation et d’entretien : leur structure permet une mise en place rapide et une maintenance aisée, réduisant les coûts de service et les temps d’arrêt.
- Format compact : parfaits pour les espaces restreints, ils offrent une solution efficace sans encombrement.
Les différents types d’échangeurs de chaleur dans les systèmes CVC (Chauffage, Ventilation, Climatisation)
Les échangeurs de chaleur jouent un rôle essentiel dans les systèmes de chauffage, ventilation et climatisation (CVC), en facilitant le transfert thermique entre différents fluides. Ils permettent de maintenir une température intérieure confortable tout en optimisant l’efficacité énergétique.
- Échangeurs à calandre et tubes
Ces échangeurs sont utilisés dans les installations où l’espace n’est pas une contrainte et où la robustesse est primordiale. Leur conception solide les rend idéaux pour les systèmes soumis à des cycles fréquents de chauffage et de refroidissement. - Échangeurs à plaques
Parfaits pour les environnements où l’espace est limité, les échangeurs à plaques sont couramment utilisés dans les systèmes CVC résidentiels et commerciaux. Ils sont particulièrement efficaces lorsqu’ils sont intégrés à des pompes à chaleur ou des unités de climatisation. - Échangeurs de chaleur à air
Ces modèles sont adaptés aux unités de réfrigération, aux systèmes de refroidissement à grande échelle dans les bâtiments commerciaux, ainsi qu’aux installations situées dans des zones où l’accès à l’eau est limité. - Échangeurs à double tube
Souvent utilisés dans les petits systèmes CVC, notamment résidentiels ou commerciaux légers, ces échangeurs se distinguent par leur conception simple et leur facilité d’entretien.
Comment choisir le bon type d’échangeur de chaleur
Le choix du type d’échangeur de chaleur le plus adapté est crucial pour optimiser les performances du système, réduire la consommation énergétique et garantir une fiabilité à long terme.
Voici les principaux critères à prendre en compte pour sélectionner l’échangeur de chaleur le mieux adapté à votre installation :
1. Contraintes d’espace
L’espace disponible est un facteur déterminant dans le choix d’un échangeur de chaleur. Dans les environnements restreints — comme les locaux techniques exigus — les échangeurs à plaques sont souvent un excellent choix grâce à leur design compact et leur grande efficacité thermique.
En revanche, si l’espace n’est pas un problème et que le système nécessite une capacité de transfert thermique élevée, les échangeurs à calandre et tubes peuvent être plus appropriés en raison de leur robustesse et de leur performance sur de grands volumes.
2. Efficacité énergétique
L’efficacité énergétique influence directement les coûts d’exploitation et la durabilité des systèmes thermiques. Les échangeurs de chaleur à plaques sont réputés pour leur haute performance énergétique. Leur conception compacte, offrant une grande surface d’échange, permet un transfert thermique optimal. Les échangeurs de chaleur à air peuvent également représenter une alternative intéressante, notamment dans les environnements où l’eau est rare ou indisponible.
3. Besoins en maintenance
La facilité de maintenance est essentielle pour garantir la longévité et les performances optimales d’un échangeur de chaleur. Les échangeurs de chaleur à air nécessitent généralement peu d’entretien, car ils ne font pas appel à l’eau ni à des produits chimiques susceptibles de provoquer des dépôts ou de l’encrassement. Les échangeurs à plaques sont également appréciés pour leur simplicité d’entretien et leur facilité de nettoyage.
4. Compatibilité des fluides
Le type de fluide utilisé dans votre système — qu’il s’agisse d’eau, d’huile, de réfrigérants ou d’autres substances — est un critère essentiel, car certains échangeurs de chaleur sont mieux adaptés à des fluides spécifiques. Les échangeurs à calandre et tubes sont particulièrement polyvalents : ils peuvent gérer une large gamme de fluides, y compris ceux qui sont agressifs, à haute pression ou à température élevée. Les échangeurs à plaques sont souvent privilégiés pour les systèmes utilisant des fluides corrosifs ou sensibles, grâce à leur résistance à la corrosion et leur excellent rendement thermique.
Lors du choix d’un échangeur de chaleur, il est important de prendre en compte ces facteurs afin de sélectionner le modèle le plus adapté à votre système. En cas de doute, n’hésitez pas à consulter nos experts : ils vous guideront vers la solution la plus performante et la mieux adaptée à vos besoins spécifiques.
